Однофазное твердотельное реле BDH-20044.ZD3

Однофазное твердотельное реле BDH-20044.ZD3
Нажмите на изображение для просмотра
BDH-20044.ZD3
В наличии
1 899,80 Р
Купить в 1 кликx
Наименование:
Однофазное твердотельное реле BDH-20044.ZD3Однофазное твердотельное реле BDH-20044.ZD3
Телефон

Оформляя заказ, Вы соглашаетесь с политикой обработки персональных данных

Хотите цену ниже?

Самовывоз

Товар можно забрать самостоятельно со склада нашей компании в Москве по адресу Электролитный пр-д, 3, строение 2.

При получении товара представитель компании обязан иметь при себе оригинал доверенности на получение товара или печать. Без надлежаще оформленной доверенности товар отгружаться не может.


Курьерская доставка по Москве и Московской области

При заказах на сумму свыше 25.000 рублей доставка по Москве осуществляется БЕСПЛАТНО!

В остальных случаях доставка в пределах МКАД составляет 390 рублей

Стоимость доставки в Московскую область зависит от удалённости пункта назначения от МКАДа и обговаривается с менеджером индивидуально. Начальная цена доставки по области - 590 рублей.


Доставка транспортной компанией

Мы можем отправить Ваш заказ любой транспортной компанией на Ваш выбор. При этом стоимость доставки до неё будет равна стоимости доставки по Москве и Московской области. А за услуги транспортной компании Вы рассчитаетесь с ними при получении заказа.

Доставка выполняется с 9 до 18 часов в рабочие дни нашими водителями в кратчайшие сроки.

Безналичная оплата по счёту для юридических лиц

В соответствии с Вашим заказом менеджер отдела отправит Вам счет по электронной почте, либо посредством факсимильной связи.


Безналичная оплата по квитанции для физических лиц

После того, как Вы оформите заказ, Вам будет предложено распечатать квитанцию для оплаты. Также при необходимости менеджер может отправить квитанцию Вам на электронную почту или посредством факсимильной связи.

Однофазные тиристорные переключатели переменного тока (называемые "в народе" твердотельные реле) KIPPRIBOR линейки SBDH предназначены для коммутации электрических цепей мощных нагрузок резистивного и индуктивного типа в однофазной или трехфазной сети. Перекрывают широкий диапазон токов нагрузки.

Особенности коммутации нагрузки для твердотельных реле (тиристорных переключателей) моделей BDH-xx44.ZD3 и SBDH-xx44.ZD3

  • обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:
    • коммутация резистивной нагрузки (рекомендуемое значение): до 112 А для SBDH-xx44.ZD3 / до 187 А для BDH-xx44.ZD3;
    • коммутация индуктивной нагрузки (рекомендуемое значение): до 15 А для SBDH-xx44.ZD3 / до 25 А для BDH-xx44.ZD3;
    • максимально допустимый ток нагрузки: до 150 А для SBDH-xx44.ZD3 / до 250 А для BDH-xx44.ZD3.
  • диапазон управляющего сигнала 3…32 VDC;
  • широкий диапазон коммутируемого напряжения 40…440 VAC;
  • высокое максимальное пиковое напряжение (11/12 класс, 1100/1200 VAC);
  • коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три переключателя (ТТР). Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;
  • переключение в «нуле» минимизирует коммутационные помехи;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...

Конструктивные особенности твердотельных тиристорных переключателей серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

  • Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода. Наиболее современным решением сегодня является применение особых выходных элементов – тиристоров SCR-типа – полупроводниковых элементов, которые наносятся напылением на керамическую подложку, надежно связанную с медным основанием ТТР. Сочетание тиристора SCR-типа, медного основания с высокой теплопроводностью и рекомендованной модели радиатора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.
  • Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.

Корпусные особенности тиристорных переключателей (твердотельных модулей) серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

  • специализированный корпус для промышленного применения, широко распространенный у европейских и американских производителей. Корпус удобен для монтажа и имеет удобный клеммник для присоединения силовых проводов большого сечения.
  • высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании*
  • полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

*ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.

Как заказать однофазное твердотельное реле bdh-20044.zd3 на сайте компании Elprorus.com?

Самый простой способ - позвонить нам по бесплатному номеру 8 (800) 777-18-56 :) Наши менеджеры оперативно помогут Вам с выбором подходящего твердотельного реле, расскажут обо всех вариантах сотрудничества и предложат отличные цены. Этот способ возможен по будням с 9:00 до 18:00.


Также Вы можете оформить заказ на сайте в любое время. Для этого нужно:

  1. Добавить нужные товары в корзину;
  2. Перейти в саму корзину для оформления заказа;
  3. Ввести данные о плательщике и адрес доставки;
  4. Выбрать удобные для Вас способы доставки и оплаты;
  5. Завершить оформление заказа и дождаться его обработки нашими менеджерами - они не заставят Вас долго ждать :)


Если Вы видели на другом сайте цены на однофазное твердотельное реле bdh-20044.zd3 ниже, чем представленные в нашем каталоге твердотельных реле BDH-xx44.ZD3 и SBDH-xx44.ZD3, для коммутации мощной нагрузки в корпусе промышленного стандарта,, нажмите на кнопку "Торговаться" и укажите эту цену и ссылку на сайт, где Вы её видели. Мы будем рады сделать самое выгодное предложение!

ПроизводительKIPPRIBOR
Напряжение коммутации40...440VAC
Тип управляющего сигнала3...32VDC
НагрузкаОднофазная
Вес135 г
Номинальный ток нагрузки150...200A

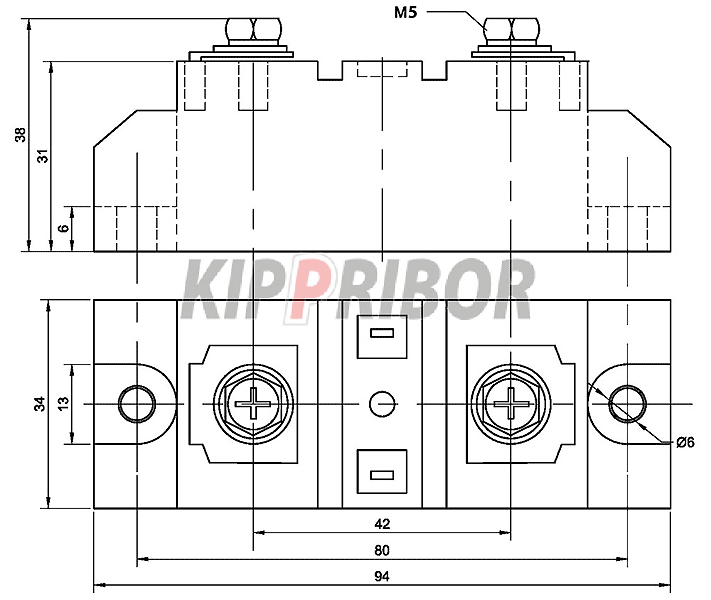

Габаритные размеры и масса

92х25х36 мм; ≤135 гр

94х34х43 мм; ≤235 гр

Материал основания

Медь,гальванизированная никелем

Индикация

Светодиод для контроля наличия входного сигнала

Тип монтажа

Крепление винтами на плоскость на радиатор с вентилятором

Рекомендации по схеме включения

при управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (см. схему включения)


Температура окружающего воздуха

-30°...+70 °С

Атмосферное давление

84…106,7 кПа

Относительная влажность

≤80 % (при +25 °С и ниже без конденсации влаги)

Модификация ТТР

Рекомендуемые токи нагрузки

Максимально допустимые токи нагрузки

резистивная нагрузка

индуктивная нагрузка

SBDH-xx44.ZD3

SBDH-6044.ZD3

45 A

6 A

60 A

SBDH-8044.ZD3

60 A

8 A

80 A

SBDH-10044.ZD3

75 A

10 A

100 A

SBDH-12044.ZD3

90 A

12 A

120 A

SBDH-15044.ZD3

113 A

15 A

150 A

BDH-xx44.ZD3

BDH-10044.ZD3

75 A

10 A

100 A

BDH-12044.ZD3

90 A

12 A

120 A

BDH-15044.ZD3

113 A

15 A

150 A

BDH-20044.ZD3

150 A

20 A

200 A

BDH-25044.ZD3

188 A

25 A

250 A


серия SBDH-xx44.ZD3

серия BDH-xx44.ZD3

Вид коммутируемого тока

Переменный ток

Тип коммутируемой сети

  • Однофазная
  • Трехфазная (устанавливается одно ТТР на каждую фазу по схеме «Звезда», «Звезда с нейтралью», «Треугольник»)

Тип коммутируемой нагрузки

  • резистивная до 112 А
  • индуктивная до 15 А
  • резистивная до 187 А
  • индуктивная до 25 А

Коммутируемое напряжение

40…440 VAC

Управляющий сигнал

напряжение 3...32 VDC

Входное сопротивление

900 Ом

Пороги вкл/выкл управляющего сигнала

порог включения
3 VDC

порог отключения
1 VDC

Тип выходных силовых элементов

тиристоры SCR-типа на керамической подложке

Вид коммутации

коммутация при переходе через 0

Максимальное пиковое напряжение

12 класс (1200 VAC)

11 класс (1100 VAC)

Потребляемый ток в цепи управления

5…25 мА

Падение напряжения на реле во включенном состоянии

≤1,6 VAC

Время переключения реле

≤10 мс (при частоте 50 Гц)

Максимальная частота коммутации

50 Гц

Ток утечки в коммутируемой цепи

≤10 мА

Сопротивление изоляции

500 МОм (при 500 VDC)

Электрическая прочность изоляции

Соответствует стандартам UL1577 (2500 V в течение одной минуты)
