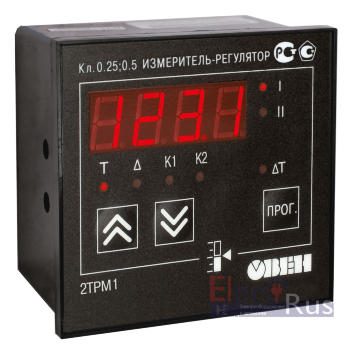

2ТРМ1-Н.У.ИК ОВЕН измеритель-регулятор двухканальный

2ТРМ1-Н.У.ИК ОВЕН измеритель-регулятор двухканальный
Нажмите на изображение для просмотра

Артикул 2ТРМ1-Н.У.ИК

По запросу
5 904 Р

      Отзывы: 0 / Написать отзыв


  • Выгодные условия доставки в регионы России
  • Бесплатная доставка по Москве для заказов от 25 000 рублей
  • Самовывоз ПН-ПТ: с 9:00 до 18:00
    Адрес: Электролитный проезд 3, стр.2
Доставка и оплата

Обновление линейки 2ТРМ1

В продажу поступил обновленный измеритель-регулятор двухканальный ОВЕН 2ТРМ1 в корпусе Щ11.

Новый ОВЕН 2ТРМ1-Щ11 полностью повторяет функции выпускаемых 2ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
  3. Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ1-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.

Назначение терморегулятора 2ТРМ1

Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Основные функции измерителя двухканального ОВЕН 2ТРМ1

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Два канала регулирования или регистрации входной величины:
    – двухпозиционное регулирование
    – аналоговое П-регулирование
    – регистрация на токовом выходе 4...20 мА
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
  • Импульсный источник питания 90...245 В 47...63 Гц или 20...375 В постоянного тока (номинальное 24 В)*
  • Встроенный источник питания 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений

*только для приборов в корпусе Щ11

Главные преимущества нового 2ТРМ1

Улучшенная помехоустойчивостьновый 2ТРМ 1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежностьнаработка на отказ составляет 100 000 часов
Повышенная точность измеренийпогрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервалмежповерочный интервал – 3 года
Увеличенный срок гарантиигарантийный срок обслуживания нового 2ТРМ 1 составляет 5 лет
Улучшенные показатели климатического исполнениядопустимый диапазон рабочих температур от –20 до +50 °С
Универсальный входприбор поддерживает все наиболее распространенные типы датчиков
Все возможные типы выходных устройств

Р – э/м реле

К – транзисторная оптопара

С – симисторная оптопара

С3 – три симисторные оптопары

И – ЦАП «параметр – ток 4...20 мА»

У – ЦАП «параметр – напряжение 0...10 В»

Т – выход для управления твердотельным реле

Расширенный диапазон напряжений питания90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ1для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ

Как заказать 2трм1-н.у.ик овен измеритель-регулятор двухканальный на сайте компании Elprorus.com?

Самый простой способ - позвонить нам по бесплатному номеру 8 (800) 777-18-56 :) Наши менеджеры оперативно помогут Вам с выбором подходящего 2трм1 измерителя-регулятора двухканального , расскажут обо всех вариантах сотрудничества и предложат отличные цены. Этот способ возможен по будням с 9:00 до 18:00.


Также Вы можете оформить заказ на сайте в любое время. Для этого нужно:

  1. Добавить нужные товары в корзину;
  2. Перейти в саму корзину для оформления заказа;
  3. Ввести данные о плательщике и адрес доставки;
  4. Выбрать удобные для Вас способы доставки и оплаты;
  5. Завершить оформление заказа и дождаться его обработки нашими менеджерами - они не заставят Вас долго ждать :)


Если Вы видели на другом сайте цены на 2трм1-н.у.ик овен измеритель-регулятор двухканальный ниже, чем представленные в нашем каталоге 2ТРМ1 измеритель-регулятор двухканальный, нажмите на кнопку "Торговаться" и укажите эту цену и ссылку на сайт, где Вы её видели. Мы будем рады сделать самое выгодное предложение!

  • ПроизводительOWEN
  • Напряжение питания (пост. или перемен. тока)90…245 В
  • Максимально допустимый ток источника питания80 мА
  • Максимально допустимый ток источника питания80 мА

Напряжение питания переменного тока

постоянного тока (только для Щ11)

~90…245 В

=20...375 В (номинальное 24 В)

Частота напряжения питания

47...63 Гц

Потребляемая мощность

не более 7 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

80 мА

Универсальные входы

Количество универсальных входов

2

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа:

– для термопреобразователей сопротивления

не более 0,8 с

– для других датчиков

не более 0,4 с

Предел основной приведенной погрешности измерения:

– для термоэлектрических преобразователей

±0,5 %

– для других датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

2

Типы выходных устройств

Р, К, С, Т, И, У

Корпус

Габаритные размеры (мм) и степень защиты корпуса

Щитовой Щ1

96х96х65, IP54*

Щитовой Щ2

96х48х100, IP54*

Настенный Н

130х105х65, IP44

* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха

–20...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

30...80 %

Характеристики измерительных датчиков

Код b1-0
(b2-0)

Тип датчика

Диапазон измерений

Разрешающая способность*

01

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

09

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

07

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

08

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

00

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

14

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

02

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

03

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

29

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

30

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

31

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

32

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

33

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

34

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

35

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

36

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

37

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

38

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

39

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

15

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

04

термопара ТХК (L)

–200…+800 °С

0,1 °С

20

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

19

термопара ТНН (N)

–200…+1300 °С

0,1 °С

05

термопара ТХА (K)

–200…+1360 °С

0,1 °С

17

термопара ТПП (S)

–50…+1750 °C

0,1 °С

18

термопара ТПП (R)

–50…+1750 °C

0,1 °С

16

термопара ТПР (В)

+200…+1800 °C

0,1 °С

21

термопара ТВР (А-1)

0…+2500 °С

0,1 °С

22

термопара ТВР (А-2)

0…+1800 °C

0,1 °С

23

термопара ТВР (А-3)

0…+1800 °C

0,1 °С

24

термопара ТМК (Т)

–200…+400 °C

0,1 °С

12

ток 0…5 мА

0…100 %

0,1 %

11

ток 0…20 мA

0…100 %

0,1 %

10

ток 4…20 мА

0…100 %

0,1 %

06

напряжение –50…+50 мВ

0…100 %

0,1 %

13

напряжение 0…1 В

0…100 %

0,1 %

* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

8 А при 220 В 50...60 Гц, cos > 0,4

К

транзисторная оптопара n–p–n типа

400 мА при 60 В пост. тока

С

симисторная оптопара

50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока

Т

выход для управления твердотельным реле

выходное напряжение 4...6 В,
макс. выходной ток 25 мА

Функциональная схема прибора ОВЕН 2ТРМ1

Универсальные входы терморегулятора ОВЕН 2ТРМ1

Терморегулятор 2ТРМ1 имеет два универсальных входа для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ОВЕН 2ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Вычисление дополнительных функций от входных величин

В ОВЕН 2ТРМ1 имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).

Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.

Логические устройства ОВЕН 2ТРМ1 (ЛУ)

Терморегулятор ОВЕН 2ТРМ1 имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:

– измеренное на входе 1 значение;

– измеренное на входе 2 значение;

– разность значений с 1-го и 2-го входов.

Каждое логическое устройство может работать в одном из 3-х режимов

  • Двухпозиционный регулятор (компаратор, устройство сравнения)
  • Аналоговый П-регулятор
  • Регистратор

Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режимах П-регулятора и регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0…10 В.

Выходные устройства прибора ОВЕН 2ТРМ1

В терморегулятор ОВЕН 2ТРМ1 устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами. Выходные устройства могут быть следующего типа:

  • 2 дискретных ВУ – электромагнитные реле 8 А, транзисторные или симисторные оптопары, выходы для управления внешним твердотельным реле;
  • 2 цифроаналоговых преобразователя выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника;
  • ВУ1 – дискретное, ВУ2 – аналоговое (ЦАП).

Тип выходных устройств терморегулятора выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2)

Параметр А1-1

(А2-1)

Режим работы ЛУ1 (ЛУ2)Тип ВУДиаграмма работы ВУ

01

Двухпозиционный регулятор: прямой гистерезис («нагреватель»)

дискретное

(Р, К, С, Т)

02

Двухпозиционный регулятор: обратный гистерезис («холодильник»)

дискретное

(Р, К, С, Т)

03

Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)

дискретное

(Р, К, С, Т)

04

Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)

дискретное

(Р, К, С, Т)

05

Аналоговый П-регулятор: обратное управление («нагреватель»)

ЦАП 4...20 мА или 0…10 В

(И, У)

06

Аналоговый П-регулятор:

прямое управление («холодильник»)

ЦАП 4...20 мА или 0…10 В

(И, У)

07

Регистратор

ЦАП 4...20 мА (И)

oFFЛУ выключено--

Примечание: Туст – уставка, – гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора).

Установка временных задержек срабатывания выходных устройств прибора

При работе ЛУ в режиме компаратора имеется возможность задания:

  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии.
  • минимального времени удерживания ВУ в выключенном состоянии.
Измеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключения
Общая схема подключения 2ТРМ1

Схемы подключения выходного устройства 1 (ВУ1)

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключенияИзмеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключенияИзмеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключения

ВУ1 типа Р

(э/м реле)

ВУ1 типа К

(транзисторная

оптопара)

ВУ1 типа С

(симисторная

оптопара)

Схемы подключения выходного устройства 2 (ВУ2)

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключенияИзмеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключенияИзмеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключения

ВУ1 типа Т

(для управления

твердотельным реле)

ВУ1 типа И

(ЦАП 4...20 мА)

ВУ1 типа У

(ЦАП 0...10 В)

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключенияИзмеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключенияИзмеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключения

ВУ2 типа Р

(э/м реле)

ВУ2 типа К

(транзисторная

оптопара)

ВУ2 типа С

(симисторная

оптопара)

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключенияИзмеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключения

Измеритель-регулятор двухканальный ОВЕН 2ТРМ1. Схемы подключения

ВУ2 типа Т

(для управления

твердотельным реле)

ВУ2 типа И

(ЦАП 4...20 мА)

ВУ2 типа У

(ЦАП 0...10 В)

Модификации ОВЕН 2ТРМ1

Рекомендуем посмотреть

Другие категории товара "2ТРМ1-Н.У.ИК ОВЕН измеритель-регулятор двухканальный": 2ТРМ1 измеритель-регулятор двухканальный

Теги: измеритель-регулятор двухканальныйтерморегулятор 2TPM1

Популярный ресурс сайта ElProRUS:


Компания ElproRus

Мы быстро заслужили репутацию ответственного производителя и поставщика электротехнического оборудования, которое находит применение в таких сферах как энергетика, строительство, жилищно-комуннальные хозяйства и промышленные предприятия.
Электрические сети – это кровеносная система любого хозяйствующего объекта, здания или сооружения, а эффективная электрификация невозможна без комплексных систем электрооборудования.

×

Доставка

Самовывоз

Товар можно забрать самостоятельно со склада нашей компании в Москве по адресу Электролитный пр-д, 3, строение 2.

При получении товара представитель компании обязан иметь при себе оригинал доверенности на получение товара или печать. Без надлежаще оформленной доверенности товар отгружаться не может.


Курьерская доставка по Москве и Московской области

При заказах на сумму свыше 25.000 рублей доставка по Москве осуществляется БЕСПЛАТНО!

В остальных случаях доставка в пределах МКАД составляет 390 рублей

Стоимость доставки в Московскую область зависит от удалённости пункта назначения от МКАДа и обговаривается с менеджером индивидуально. Начальная цена доставки по области - 590 рублей.


Доставка транспортной компанией

Мы можем отправить Ваш заказ любой транспортной компанией на Ваш выбор. При этом стоимость доставки до неё будет равна стоимости доставки по Москве и Московской области. А за услуги транспортной компании Вы рассчитаетесь с ними при получении заказа.

Доставка выполняется с 9 до 18 часов в рабочие дни нашими водителями в кратчайшие сроки.

Оплата

Безналичная оплата по счёту для юридических лиц

В соответствии с Вашим заказом менеджер отдела отправит Вам счет по электронной почте, либо посредством факсимильной связи.


Безналичная оплата по квитанции для физических лиц

После того, как Вы оформите заказ, Вам будет предложено распечатать квитанцию для оплаты. Также при необходимости менеджер может отправить квитанцию Вам на электронную почту или посредством факсимильной связи.

×
Имя *

E-mail *

Телефон

Комментарий *

Файл

Организация

Код с картинки *
×
Имя *

E-mail *

Отзыв *

Код с картинки *
