Функциональная схема "ТРМ1-Щ1.У.Т ОВЕН измеритель-регулятор одноканальный"

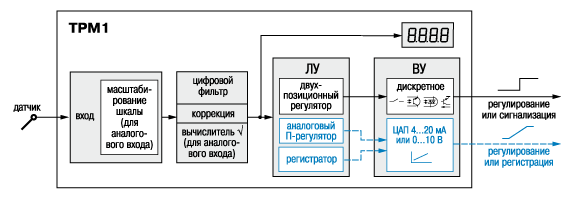

Функциональная схема ОВЕН ТРМ1

Универсальный вход терморегулятора ОВЕН ТРМ1

Терморегулятор ТРМ1 имеет один универсальный вход для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ОВЕН ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Логическое устройство прибора ОВЕН ТРМ1

Логическое устройство прибора ОВЕН ТРМ1 может работать в одном из 3-х режимов:

  • двухпозиционный регулятор (компаратор, устройство сравнения);
  • аналоговый П-регулятор;
  • регистратор.

Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0...10 В.

Выходные устройства прибора ОВЕН ТРМ1

В терморегулятор ТРМ1 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

  • ВУ дискретного типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0...10 В с питанием от внешнего источника.

Кроме того, прибор ОВЕН ТРМ1 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2)

Параметр А1-1

Режим работы ЛУ

Тип ВУ

Диаграмма работы ВУ

oFF

ЛУ выключено

01

Двухпозиционный регулятор: прямой гистерезис («нагреватель»)

дискретное (Р, К, С, С3, Т)

02

Двухпозиционный регулятор: обратный гистерезис («холодильник»)

дискретное (Р, К, С, С3, Т)

03

Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)

дискретное (Р, К, С, С3, Т)

04

Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)

дискретное (Р, К, С, С3, Т)

05

Аналоговый П-регулятор: обратное управление («нагреватель»)

ЦАП 4...20 мА или 0...10 В
(И, У)

06

Аналоговый П-регулятор:
прямое управление («холодильник»)

ЦАП 4...20 мА или 0...10 В
(И, У)

07

Регистратор

ЦАП 4...20 мА (И)

Примечание. Туст – уставка, — гистерезис (для двухпозиционного регулятора) или 1/2 полосы пропорциональности (для П-регулятора).

Установка временных задержек срабатывания выходного устройства прибора

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии;
  • минимального времени удержания ВУ в выключенном состоянии.
